滚子单轨组件(滚柱系列)

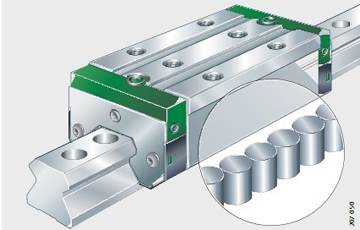

直线循环滚柱轴承及导轨组件简介
满滚柱(滚柱系列),RUE..-E 系列为满滚柱。由于具有最大可能数量的滚柱，满装圆柱滚子直线导轨的承载能力和刚性极高。
带链式保持架,RUE..-E-KT 系列与满滚柱设计相比，滚动体由链式保持架导引。该设计比满滚柱设计的噪音更低。但是由于保持架链的原因，在负载区的滚动体数目会有所减少。由于链式保持架版本所用滑块均为加长型所以基本额定载荷和
刚性特性与满装滚子的标准型滑块相似。
直线循环滚柱轴承及导轨组件特性
主要应用在需要承受极高的载荷，但仍能确保高刚性和高精度的场合。预载的直线导轨尤其适用于大行程的机床行业。直线循环滚柱轴承及导轨组件有满滚柱设计和带链式保持架设计。直线导轨系统包括至少一个滚柱滑块、一根导轨及塑料填塞片。
直线循环滚柱轴承及导轨组件是X-Life 质量的直线导引系统。意味着提升的技术特性，坚固耐用并且运行寿命长。
直线循环滚柱轴承及导轨组件代号含义
订货举例、订货号
单元，导轨螺栓孔非对称
|
直线循环滚柱轴承及导轨组件
|
RUE-E
|
尺寸
|
45
|
滑块类型
|
L
|
每根导轨上的滑块数量
|
W2
|
精度等级
|
G2
|
预载
|
V3
|
导轨长度
|
1540 mm
|
aL
|
20 mm
|
aR
|
50 mm
|
订货号
|
1XRUE45-E-L-W2-G2-V3/1540-20/50
|
图17
|
|
订货举例、订货号图17
|
直线循环滚柱轴承及导轨型号
满滚柱既可用油也可用脂润滑
RUE..E,RUE..-E-L
|
满滚柱既可用油也可用脂润滑
RUE..-E-H,RUE..-E-HL
|
|
|
满滚柱只能用油或脂润滑
RUE25-D-FE(-L,-H,-HL),RUE25-D-OE(-L-H-HL)
|
带链式保持架既可以用油也可用脂润滑
RUE..-E-KT-L
|
|
|
带链式保持架既可以用油也可用脂润滑
RUE..-E-KT-HL
|
|
直线循环滚柱轴承及导轨后缀说明
后缀
|
描述
|
设计
|
-E
|
标准滑块
|
标准设计
|
L
|
加长型滑块
|
H
|
高型滑块
|
HL
|
加高，加长型滑块
|
FE
|
脂润滑，用于RUE25-D
|
OE
|
油润滑，用于RUE25-D
|

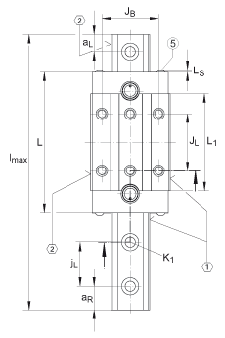

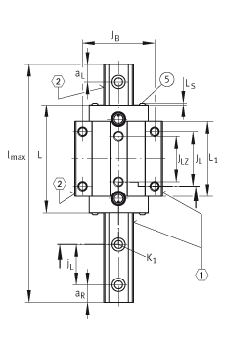

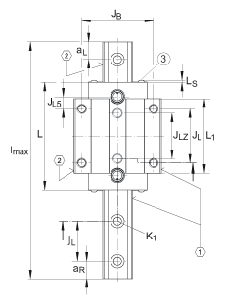

直线循环滚柱轴承及导轨尺寸图
RUE..-E
|
RUE..-E-H
|
RUE..-E-HL
|
|
|
|
|
|
|
RUE..-E-L
|
RUE..-E-KT-HL
|
RUE..-E-KT-L
|
|
|
|
|
|
|
直线循环滚柱轴承及导轨产品参数表
编号
|
直线
导轨
|
滑块
|
H
|
B
|
L
|
JB
|
JL
|
L1
|
导轨
|
b
|
h
|
jL
|
aL/ar
|
滑块
KG
|
导轨
KG/m
|
动载N
|
静载N
|
1
|
RUE35-E
|
RWU35-E
|
48
|
100
|
122.9
|
82
|
62
|
85.2
|
TSX35-E
|
34
|
30
|
40
|
20-31
|
1.75
|
5.9
|
59000
|
140000
|
2
|
RUE35-E
-H
|
RWU35-E
-H
|
55
|
70
|
122.9
|
50
|
50
|
85.2
|
TSX35-E
|
34
|
30
|
40
|
20-31
|
1.67
|
5.9
|
59000
|
140000
|
3
|
RUE35-E
-HL
|
RWU35-E
-HL
|
55
|
70
|
148.7
|
50
|
72
|
111
|
TSX35-E
|
34
|
30
|
40
|
20-31
|
2.14
|
5.9
|
70000
|
175000
|
4
|
RUE35-E
-KT-HL
|
RWU35-E
-KT-HL
|
55
|
70
|
148.7
|
50
|
72
|
111
|
TSX35-E
|
34
|
30
|
40
|
20-31
|
2.14
|
5.9
|
54000
|
126000
|
5
|
RUE35-E
-KT-L
|
RWU35-E
-KT-L
|
48
|
100
|
148.7
|
82
|
62
|
111
|
TSX35-E
|
34
|
30
|
40
|
20-31
|
2.28
|
5.9
|
54000
|
126000
|
6
|
RUE35-E
-L
|
RWU35-E
-L
|
48
|
100
|
148.7
|
82
|
62
|
111
|
TSX35-E
|
34
|
30
|
40
|
20-31
|
2.29
|
5.9
|
70000
|
175000
|
7
|
RUE45-E
|
RWU45-E
|
60
|
120
|
145.9
|
60
|
60
|
104.2
|
TSX45-E
|
45
|
38
|
52.5
|
20-41
|
3.07
|
9.4
|
92000
|
215000
|
8
|
RUE45-E
-H
|
RWU45-E
-H
|
70
|
86
|
145.9
|
60
|
60
|
104.2
|
TSX45-E
|
45
|
38
|
52.5
|
20-41
|
3.05
|
9.4
|
92000
|
215000
|
9
|
RUE45-E
-HL
|
RWU45-E
-HL
|
70
|
86
|
178.3
|
60
|
80
|
136.6
|
TSX45-E
|
45
|
38
|
52.5
|
20-41
|
3.95
|
9.4
|
114000
|
285000
|
10
|
RUE45-E
-KT-HL
|
RWU45-E
-HT-HL
|
70
|
86
|
178.3
|
60
|
80
|
136.6
|
TSX45-E
|
45
|
38
|
52.5
|
20-41
|
3.99
|
9.4
|
92000
|
214000
|
11
|
RUE45-E
-KT-L
|
RWU45-E
-KT-L
|
60
|
120
|
178.3
|
100
|
80
|
136.6
|
TSX45-E
|
45
|
38
|
52.5
|
20-41
|
3.97
|
9.4
|
92000
|
214000
|
12
|
RUE45-E
-L
|
RWU45-E
-L
|
60
|
120
|
178.3
|
100
|
80
|
136.6
|
TSX45-E
|
45
|
38
|
52.5
|
20-41
|
4.05
|
9.4
|
114000
|
285000
|
13
|
RUE55-E
|
RWU55-E
|
70
|
140
|
172.7
|
116
|
95
|
127
|
TSX55-E
|
53
|
45
|
60
|
20-47
|
5.24
|
13.1
|
136000
|
320000
|
14
|
RUE55-E
-H
|
RWU55-E
-H
|
80
|
100
|
172.7
|
75
|
75
|
127
|
TSX55-E
|
53
|
45
|
60
|
20-47
|
4.94
|
13.1
|
136000
|
320000
|
15
|
RUE55-E
-HL
|
RWU55-E
-HL
|
80
|
100
|
210.7
|
75
|
95
|
165
|
TSX55-E
|
53
|
45
|
60
|
20-47
|
6.34
|
13.1
|
167000
|
415000
|
16
|
RUE55-E
-KT-HL
|
RWU55-E
-HT-HL
|
80
|
100
|
210.7
|
75
|
95
|
165
|
TSX55-E
|
53
|
45
|
60
|
20-47
|
6.23
|
13.1
|
138000
|
325000
|
17
|
RUE55-E
-KT-L
|
RWU55-E
-KT-L
|
70
|
140
|
210.7
|
116
|
95
|
165
|
TSX55-E
|
53
|
45
|
60
|
20-47
|
6.72
|
13.1
|
138000
|
325000
|
18
|
RUE55-E
-L
|
RWU55-E
-L
|
70
|
140
|
210.7
|
116
|
95
|
165
|
TSX55-E
|
53
|
45
|
60
|
20-47
|
6.83
|
13.1
|
167000
|
415000
|
19
|
RUE65-E
|
RWU65-E
|
90
|
170
|
195.5
|
142
|
110
|
141.2
|
TSX65-E
|
63
|
53.8
|
75
|
20-61
|
9.32
|
21.5
|
200000
|
435000
|
20
|
RUE65-E
-H
|
RWU65-E
-H
|
100
|
126
|
195.5
|
76
|
70
|
141.2
|
TSX65-E
|
63
|
53.8
|
75
|
20-61
|
8.9
|
21.5
|
200000
|
435000
|
21
|
RUE65-E
-HL
|
RWU65-E
-HL
|
100
|
126
|
261.9
|
76
|
120
|
207.6
|
TSX65-E
|
63
|
53.8
|
75
|
20-61
|
12.9
|
21.5
|
270000
|
640000
|
22
|
RUE65-E
-L
|
RWU65-E
-L
|
90
|
170
|
261.9
|
142
|
110
|
207.6
|
TSX65-E
|
63
|
53.8
|
75
|
20-61
|
13.8
|
21.5
|
270000
|
640000
|
23
|
RUE100-E
-L
|
RWU100-E
-L
|
120
|
250
|
372.2
|
200
|
230
|
306.5
|
TX100-E
|
100
|
80
|
105
|
30-83
|
36.4
|
45.3
|
630000
|
1490000
|
直线循环滚柱轴承及导轨组件部分
导轨标准型或者带有封盖条槽
TSX..-E
|
导轨标准型或者带有封盖条槽
TSX..-E-ADB, TSX..-E-ADB+K
|
|
|
导轨标准型或者带有封盖条槽
TSX..-E-U
|
|
标准配件塑料填塞片假导轨
KA..-TN
|
标准配件塑料填塞片假导轨
MSX..-E
|
|
|
密封润滑件
M-Satz
|
密封润滑件
MON 30
|
|
|
直线循环滚柱导轨参数表及组件
加速度和速度
运动极限
|
型号
|
加速度极限m/s2
|
速度极限m/s
|
RUE35-E(-KT)
|
100
|
4
|
RUE45-E(-KT)
|
100
|
3.5
|
RUE55-E(-KT)
|
100
|
3
|
RUE65-E(-KT)
|
50
|
2.5
|
RUE100-E-L
|
5
|
1.5
|
滑块
|
滑块的鞍板由淬硬钢磨削加工而成，滚道精磨。圆柱滚子在塑料
端盖和金属通道所形成的通道内循环。
|
滚柱导引
|
由于使用了专利的注塑模技术，直线循环滚柱轴承及导轨组件。
系统中接缝连接处少，滚动体运转平顺，滚动体保持系统使得滑块的安装非常简单。
|
导轨
|
导轨使用淬硬钢磨削加工而成，滚道是经过超精磨削的。
|
从上面固定或从下面固
|
导轨TSX..-E (-ADB, -ADB+K) 从上面固定，导轨TSX..-E-U 从下面固定。所有通孔有沉头用于螺栓固定或者盲螺纹孔。
|
封盖条槽
|
导轨TSX..-E-ADB 上表面有一个开槽用来安装粘结式
封盖条(ADB)，导轨TSX..-ADB+K 上表面带有一个燕尾型的开槽用来安装嵌入式封盖条 (ADB+K)。
|
拼接导轨
|
如果需要的导轨长度lmax 比尺寸表内的最大值大，导轨分段供应，
|
|
